この度はPC-9801FA/FS/FX/PC-9821Aシリーズ用SCSI専用スロット信号スルー基板「PM-SC301NS」を
お買い上げいただきありがとうございます
この信号スルー基板は、PC-9801FA/FS/FX/PC-9821Aシリーズに採用されている、筐体背面左端にある通称
「SCSI専用インターフェーススロット」または「縦SCSIスロット」用のボードになります
| 付属内容物一覧 |
|---|
|

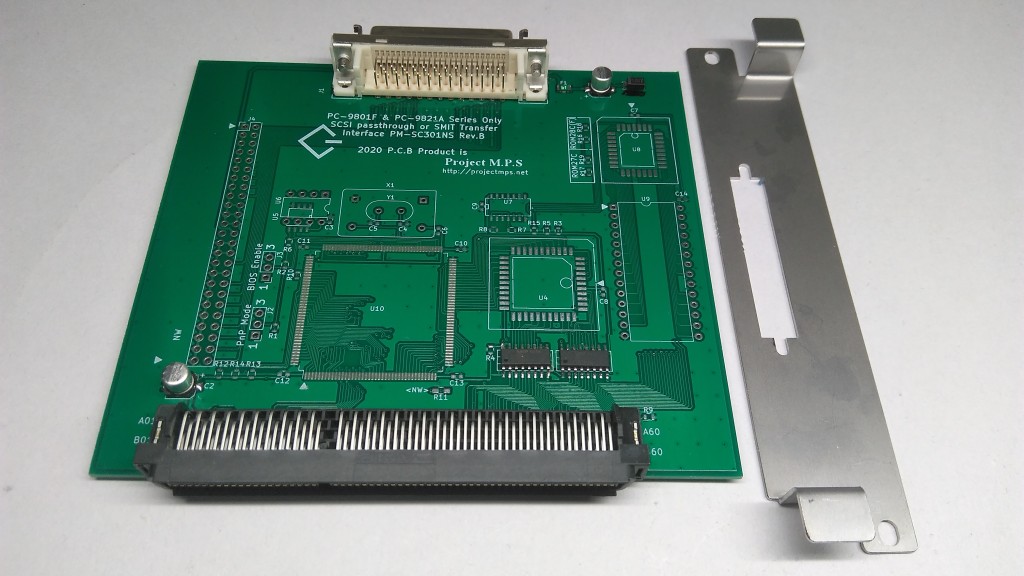

| PM-SC301NS基板本体 | 1個 |

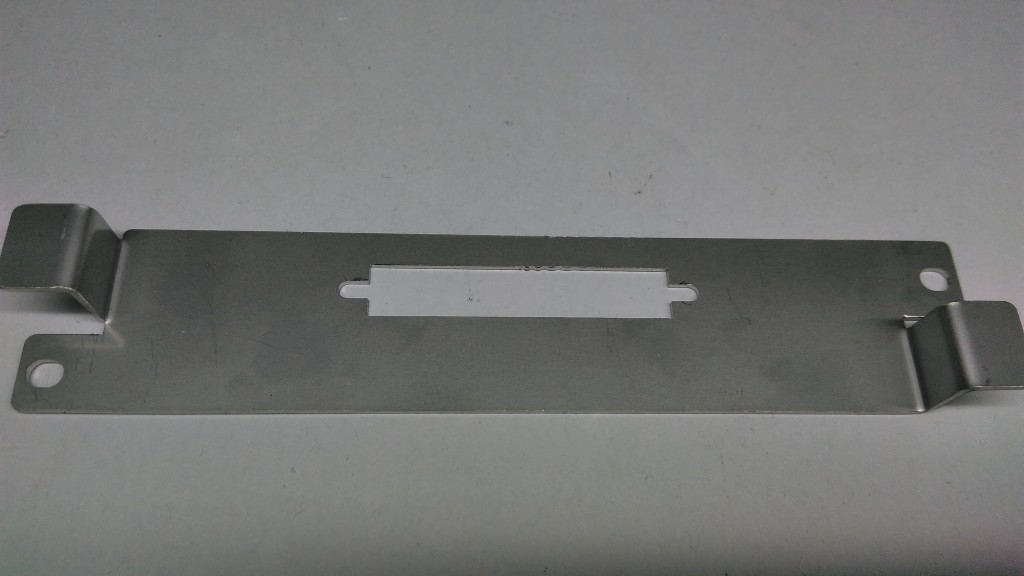

| SCSIコネクタ固定ブラケット | 1個 |
SCSIブラケット固定ネジ(M2.6)
※SCSIコネクタにあらかじめ装着済 | 2個 |
| 簡易取扱説明書(本書) | 1個 |
| 別途用意するもの |
|---|
|
Ｃバス接続のSCSIボード
|
|
外付け用SCSIケーブル
※98内部の配線長が結構あるのでノイズ的な
意味でできる限り短いほうが良い(45cmくらい)
ちなみにPM-SC301NSのSCSI接続コネクタタイプは
アンフェノールハーフピッチです
|
|
通称「SCSI籠」と呼ばれるSCSI接続専用ハードディスクケース
NEC純正PC-9801FA-35/37やサードパーティ製品など
「PM-DOCE98/FA」でIDE籠をSCSI籠化したものでもいいです
|
|
SCSI-HDD相当の動作をする内蔵ストレージ
今では正常に動く機械駆動の50pin接続ハードディスクを探すのも
大変なのでSCSI-HDDエミュレータを利用するのが良いでしょう
(写真はあいぼむプロダクツ製RaSCSI Adapter Lite)
ほかには・・・
変換番長PRO・
SCSI2SD・
SD AztecMonster
など
SCSIエミュレータ系は転送速度が1～2MB/sくらいなので、
SMIT転送SCSIの速度を生かすには機械駆動SCSIの大容量品か
SCSI2SD V6 or SD(CF) AztecMonsterが良い
(MS-DOSを使う限りではあまり気にする必要はないと思います)
|
設置方法

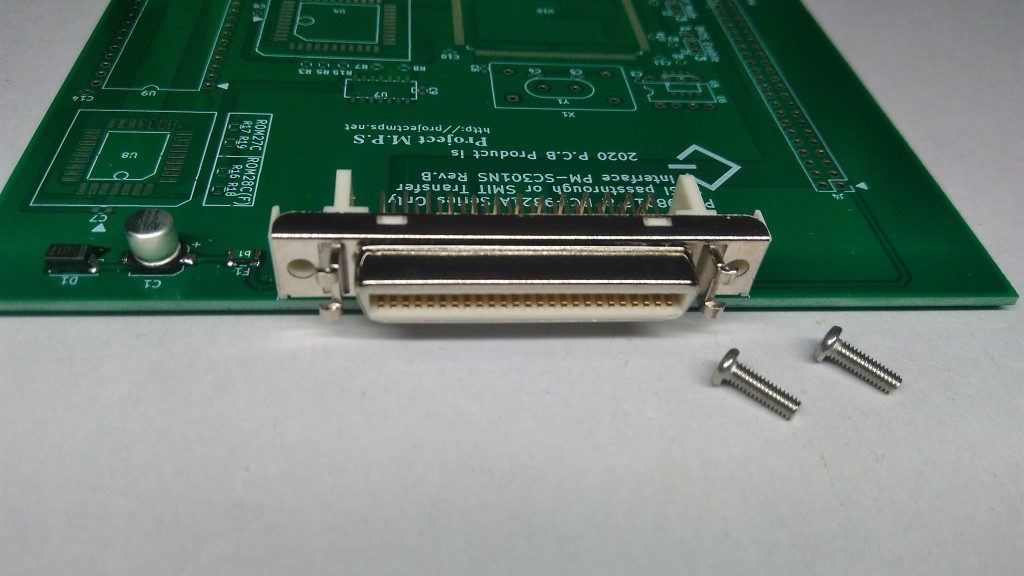

１：PM-SC301NSのSCSIコネクタにブラケット固定ネジが取り付けられているので、これを取り外します

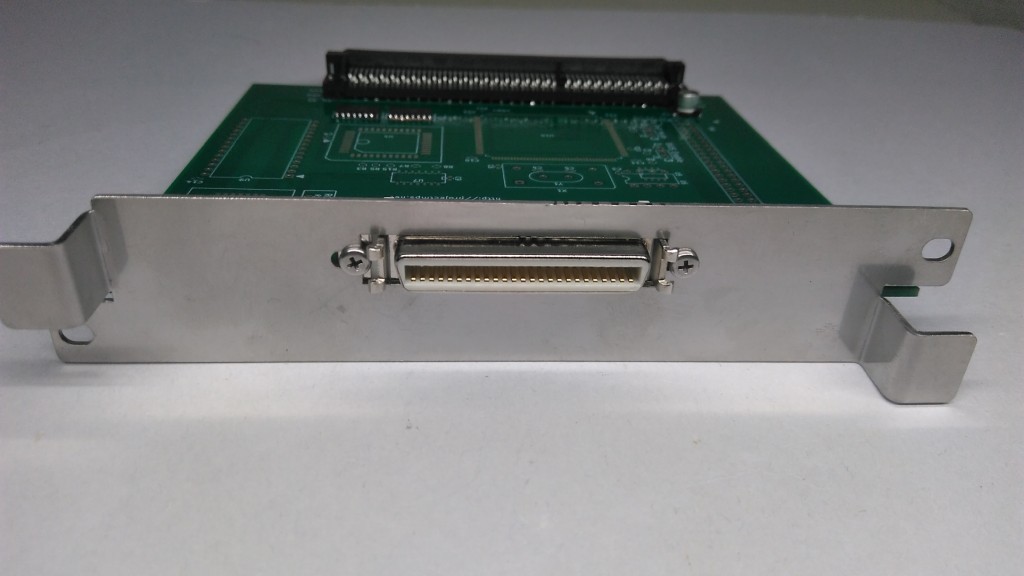

２：付属の固定ブラケットをSCSIコネクタに合わせ、先ほど取り外したネジで固定する
ブラケットの取り付け方向は端とコネクタ穴が狭いほうが部品面です

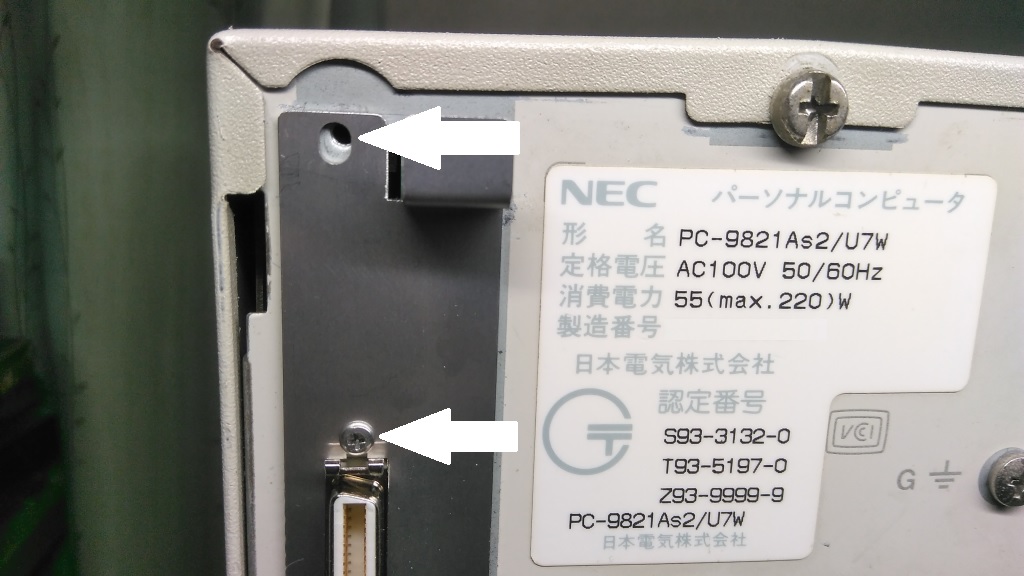

３：ブラケットを取り付けたPM-SC301NSをPC-98本体のSCSI専用スロットに取り付けます
本体固定のネジ穴が合わない場合は、SCSIコネクタ固定のネジ穴を緩めて微調整してください

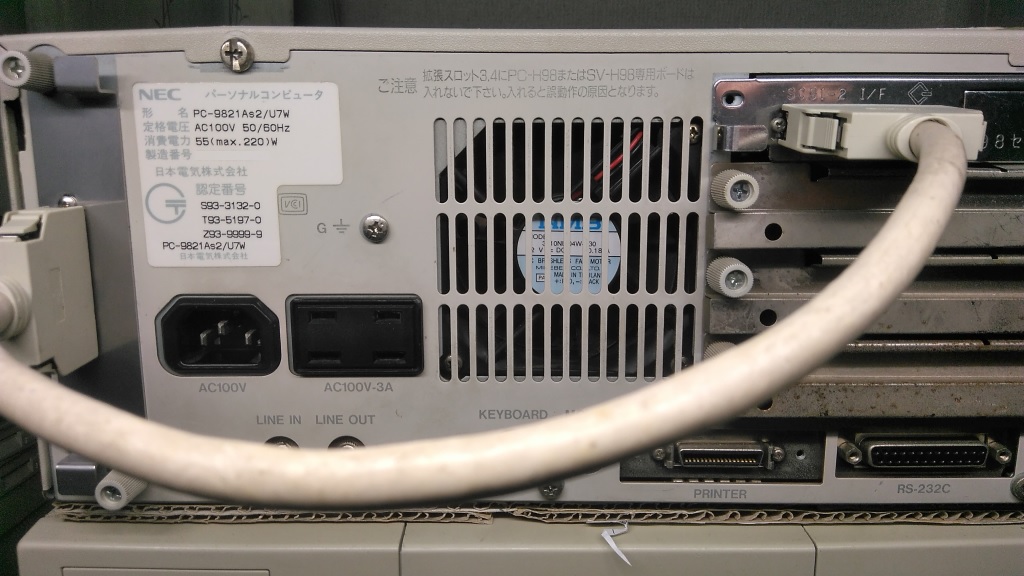

４：CバスにSCSIボードを差し込み、PM-SC301NSとSCSIケーブルで接続します
SCSIコネクタタイプはアンフェノールハーフピッチになります
５：接続が終わったら、ハードディスクカートリッジを前面カバーを取り外し
専用スロットに挿しこむだけです。特別な設定は必要ありません

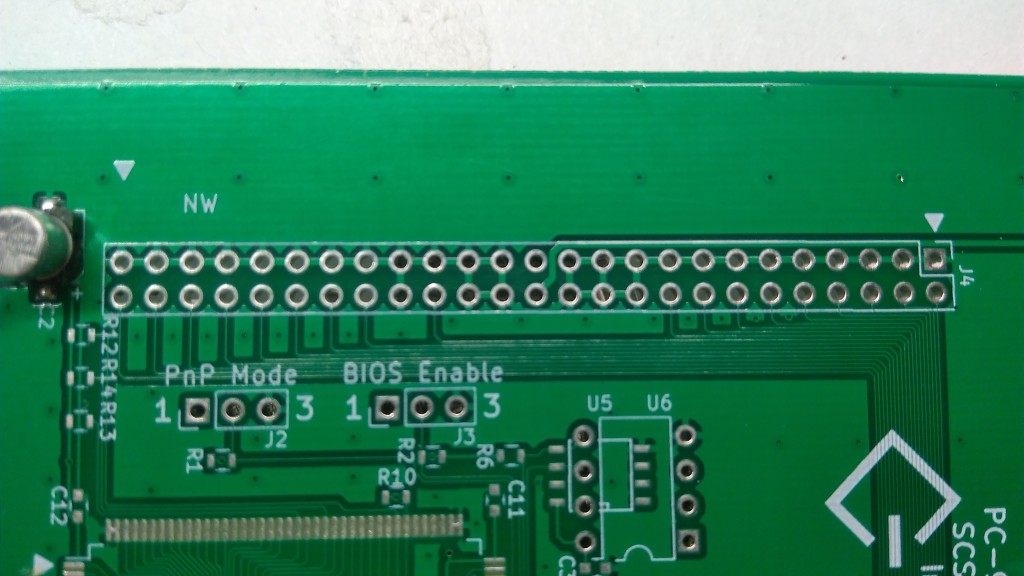

追記：PM-SC301NSには内蔵50ピンコネクタパターンがあります。ここに50ピンのピンヘッダをハンダ付けし
Ｃバス上部にケーブルを通す穴があるAp2/As2以降で内蔵用コネクタパターンを持つSCSIカードを使用の場合、
内側からフラットケーブルで接続ができるようになり外観がスッキリします。ただし双方カードを抜く際には
カバーを開けてフラットケーブルを取り外す作業が必要になります
スルーボード特殊設定

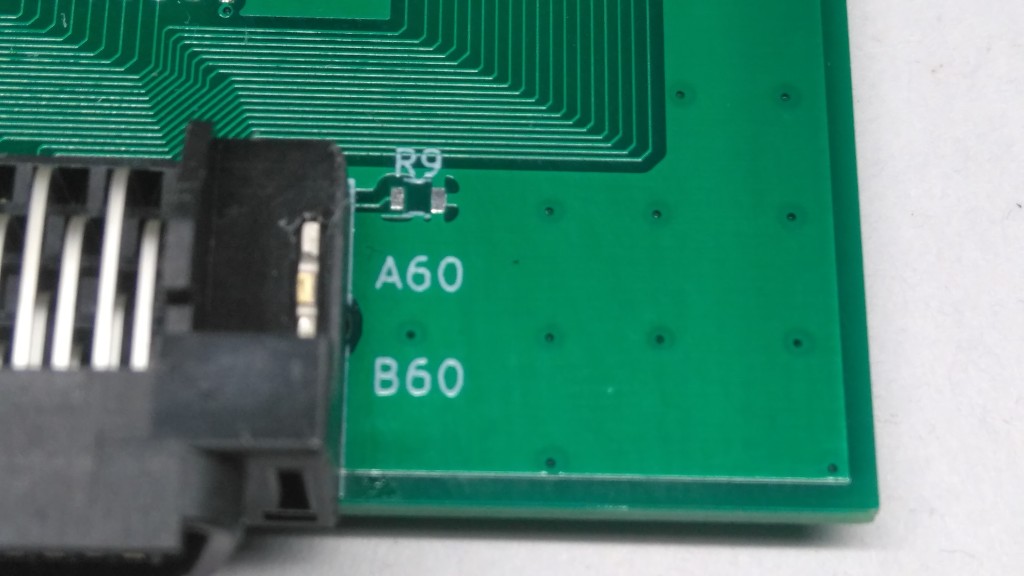

PM-SC301NSの本体接続コネクタ右側(A60とB60という文字が印字されています)の上にR9という空きパターンが
あります。ここに1608(mm)サイズの0オームチップ抵抗か、細い電線の切れ端などでショートさせると、スルー元
のCバスSCSIボードの転送速度が大きいファイル～細かいファイルにつれ20～300%ほど向上することがあります
(※注：PM-SC301NS Rev.C基板でチップ抵抗パターンではなくジャンパピンになっています)
ただし、全てのSCSIボードで速度が向上するわけではなく、全く速度が向上しないものやSCSIデバイススキャンで
ハングアップしたりする場合がありますので、よく考えて設定をしてください。また有効なのはMS-DOS上のみで、
Windows95以降では設定するしないに関わらず速度は変化しません(ドライバが元々RAM化で動いているので)
Ｃバス用SCSIボードの「王道」PC-9801-92とまりもさんの「HDB98」を使ってMS-DOSリアルモード下で計測
左画像がR9パターン未接続、右画像が接続。細かいファイルが特にアクセス速度が向上しているのがわかる
※PC-9801-92はPIO/DMA転送のSCSIボードなので、転送速度はCPU速度に左右されます
なお同じく、まりもさんが作られた
「SCSI_RAM Ver 2.00」
でも同じ効果を得ることができます。IPLwareなので固定ディスク起動メニュー展開／MS-DOS起動後の高速化になります(その代わり486機ほぼ全機種に対応)
R9ジャンパはITF段階の高速化になるのでSCSIデバイススキャンが少し短縮化するなど気持ち程度利点があります
PM-SC301NSのSMIT SCSIボード化改造
「PM-SC301NS」ではCバスSCSI信号のスルー化機能のほかに、現在でも中古で比較的入手しやすいSMIT転送
ＣバスSCSIボードの部品を移植することで、PC-9801F/PC-9821A-MATE専用SCSIボードとしては最高峰の
SCSI性能とＣバススロットを節約することができます(現在ではＣバスを全部埋める機会はないでしょうが)
ただし、それを実現するための工作難易度は
相当に高いので
「どうしてもF/A-MATEで最強のストレージ環境を
手に入れたい」という強い欲求がある人以外は、素直にSMIT SCSI＋スルーボード化にしましょう
| 現在でも比較的中古で手に入るSMIT転送SCSIボード |
|---|
| アイ・オー・データ | SC-98Ⅲシリーズ |
| BUFFALO(メルコ) | IFC-NN/IFN-NS |
| ロジテック | LHA-301(A) |
ほかにもメディアインテリジェントのMSC-3000やRSB-3000(4000)SCSI2・加賀電子のSC55BX6や
TEACのIF-WBCなどありますが、流通量が超少なくて見かけることが稀なので省略します
キュービジョンのWaveSMITも音源＋SMIT SCSIボードですが、コレをバラす人はまずいないと思うので省略で
SMITボードは設計リファレンスがあるが如く、ターミネータやROM書き換え回路以外の部分がほぼ共通なので、
PM-SC301NSでは回路の共通化ができています(SCSI-BIOSは各社カスタマイズしているようですが)
PM-SC301NSのSMITボードへの改造方法は別ページのほうで紹介しております。95%くらいの部品は元のSCSI
ボードから転用できるようです、若干電子部品のお店で部品を調達する必要があります
| 警告！ |
|---|
|
やる人はいないと思いますが、この改造は色んな意味で危険なので絶対に！各種メーカーに問い合わせたりは
しないでください。またSCSI-BIOSとか各種ドライバとかデリケートな部分もありますので、必ずハードウェア部
分もソフトウェア部分もバラバラにせず一緒に動かしてください。改造は自己責任でお願いします
|
おまけ：「PM-SC301NS」型番の由来
サークル名「Project M.P.S」から頭文字PMを
アイ・オー・データのSMIT転送SCSIボードシリーズ「SC-98Ⅲ」からSCを
ロジテックのSMIT転送SCSIボード「LHA-301(A)」から301を
メルコのSMIT転送SCSIボード「IFN-NS」からNSを(何故かIFC-NNではない)
それぞれ名前を一部いただいて名付けました、安直でしょ？
