あまりにも当たり前すぎて見過ごされがちな「ディスクイメージ作成」です
Raspberry PI OS(Linux)稼動下のRaSCSIではDDコマンドで作るという手もありますが
ベアメタル版ではそうはいかないので
ディスクイメージ作成は大まかに3分類で
・XM6 TypeGを使って作る(Windows・X68000に慣れ親しんだ人向け)
・Anex86＆T98-NEXTを使って作る(Windows・PC-98に慣れ親しんだ人向け)
・Linuxのコマンド「DD」で作る(Linux・分かる人向け)
・番外：RaSCSIフルスペック版でイニシエーターモードを使いSCSI機器から読んで作成(ここでは方法は取り上げません)
・・・です
出来上がったディスクイメージはRaspberry PI OS版RaSCSIの場合はsamba共有→ネットワークマウントしてコピー
またはSFTPを使ったコピーでRaspberry PIへ送り込んでマウントしてください
ベアメタル版の場合は、そのままSDカードをPCに繋いでコピーして設定を書き換えればOKです
・XM6 TypeGを使って作る
作者は同じGIMONS氏なので、RaSCSIとの親和性は最高に高いです
XM6ダウンロードページ

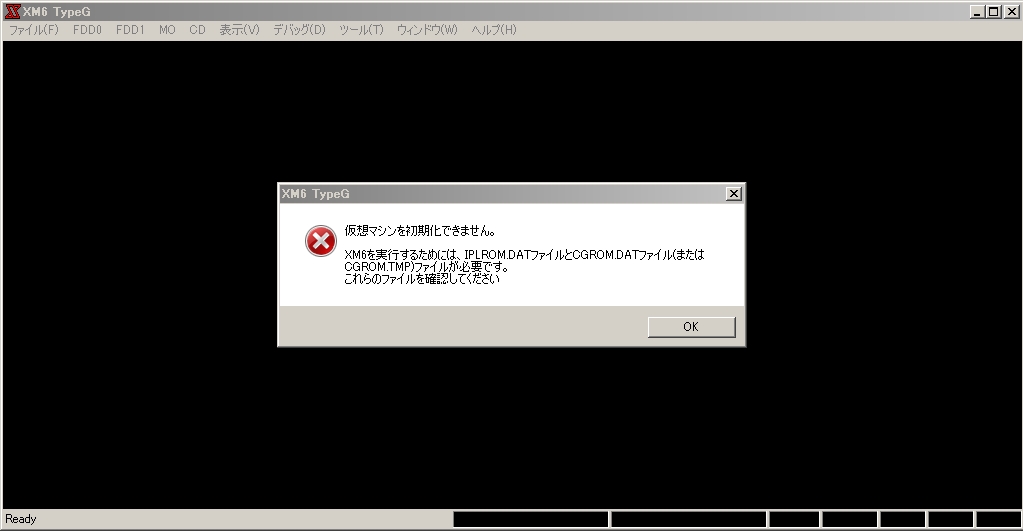

ただし実行には実機のROMが必要です。web上のどこかに存在しているので
各自で検索して探してコピーしてください(ファイルが無いと起動しません)

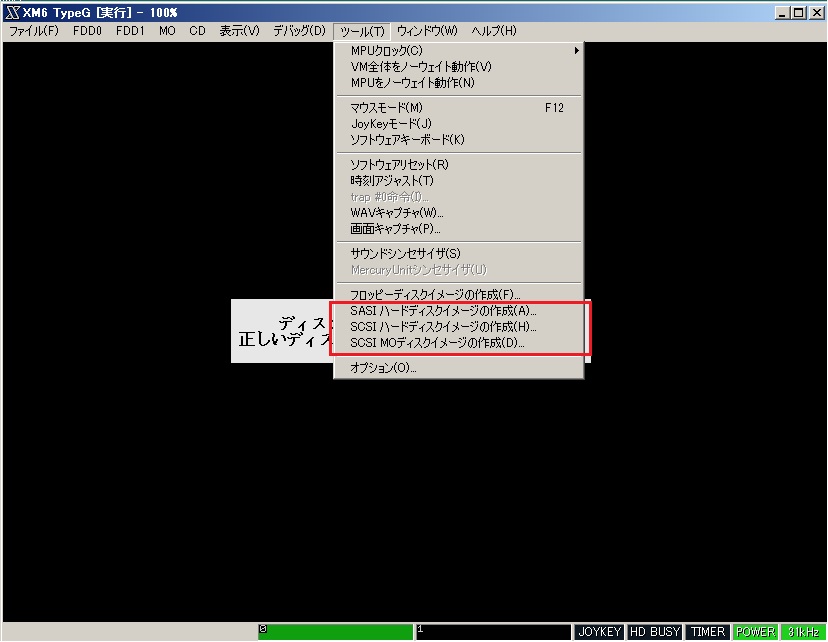

無事起動したら、上部メニューの「ツール」プルダウンメニューの中に

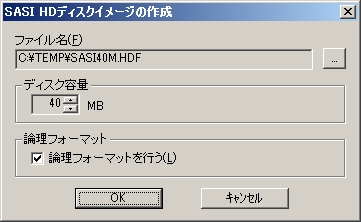

SASIハードディスクイメージの作成(A)

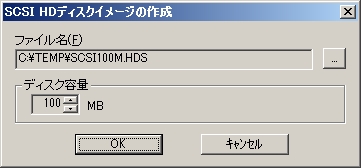

SCSIハードディスクイメージの作成(H)
SCSI MOディスクイメージの作成(D)
とメニューが出ますので、種別に応じてイメージを作成してください
|
SASI形式の場合、選べる容量は
10MB
20MB
40MB
の3種類
|
|
SCSI形式の場合、選べる容量は
10MB～4096MB
まで
|
|

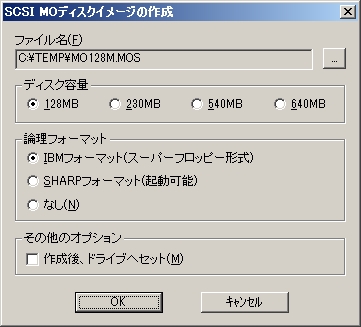

SCSI MO形式の場合、選べる容量は
128MB
230MB
540MB
640MB
の4種類
|
エミュレータ上にすでに環境が出来上がっている、かつX68000実機でRaSCSIを運用する場合は
あらかじめフォーマットを済ませた後にRaspberryPI側にコピーしたほうが良いと思います
PC-98など他のマシンで運用する場合は、SCSIボードのディスクパラメータの関係でフォーマット
しても無意味なので、そのままベタイメージでコピーして、実機でフォーマットを行ってください
・T98-NEXTを使って作る
T98-NEXTのダウンロード
T98-NEXTはディスクイメージを作るだけならば実機のROMイメージは必要ありません

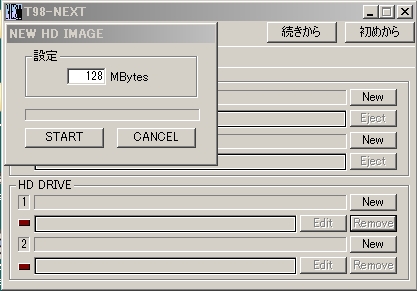

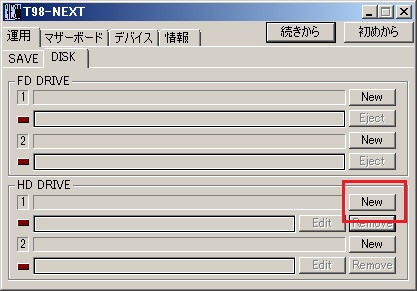

赤い枠の中のNewのボタンを押すとハードディスクイメージが作れます
容量範囲は10MB～2047MB
ハードディスクパラメータがPC-9801-92パラメータなので、92パラメータが認識できるSCSIボードなら
そのまま移行できるが、基本的に実機にコピーしてからフォーマットしなおしたほうが安心
なお、SASI形式やMO形式のイメージデータは作成できません
・Anex86使って作る
公式サイト：不明

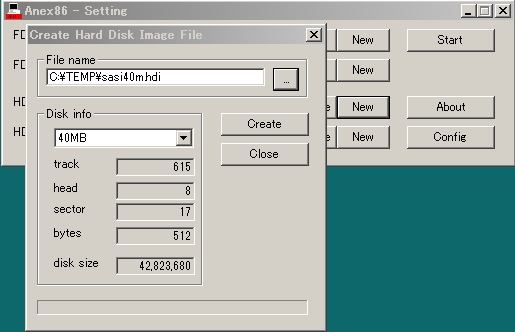

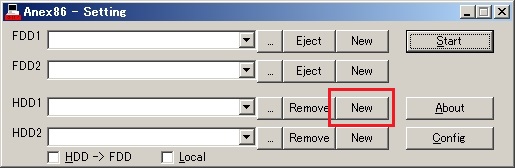

T98-NEXTと同様「New」からハードディスクイメージを作る
がっ！、定容量で作れるのは80MBまで。それ以上はディスクパラメータを
直接指定しなければいけない、敷居が高い！
ちなみに標準ディスクパラメータはSASI／IDEタイプ(512byte 17セクタ・8ヘッド)
最大容量は2047MB
(IDE形式 C:30840/H:8/S:17)
(PC-9801-92形式 C:16383/H:8/S:32)
まぁオススメしません
・Neko Project21/Wを使って作る
公式サイト：
Neko Project 21/W
Emulate→New disk→Hard disk imageからハードディスクイメージを作る
イメージファイル名を決めた後、こういったプルダウンメニューが出てきて
ある程度既定の容量でイメージを作成できる
ただし、ディスクパラメータがIDE互換(ヘッド8:セクタ数17:512byteセクタ)なので
NP21wで環境を作って実機に持っていく場合は、持っていく先のSCSIボードの
ディスクパラメータに合わせる必要がある。PC-9801-92互換の場合は(ヘッド8:セクタ数32:512byteセクタ)
まぁ、実機にディスクイメージ持って行って実機でフォーマットした方が楽
・Linuxのコマンド「DD」で作る
ベアメタル版ではなく、Raspberry PI OS版を使用してる場合は、Linuxの標準コマンドDDで
イメージを作ることが出来ます。SASI／SCSI／MO／CD-ISO問わずイメージを作れる自由度が
ありますが、それなりの難易度です
「どこにイメージデータを出力するか」という話は置いといて、コマンドだけ列挙していきます
※「RaSCSI導入マニュアル」より抜粋
各種ディスクイメージの作成
上のテストイメージデータ作成では、下記のようにザックリと40Mで作ってしまいましたが
SASIディスク形式やMOなどはサイズが決まっているので、この通りにはできません
(逆にSCSIディスク形式は結構融通が利きます)
dd if=/dev/zero of=scsiimg0.hds bs=1M count=40
※SCSIディスクイメージ方式で、容量40MBで作成の場合
ディスクイメージは従来はXM6 TypeGなどの各機種用エミュレータで作るのが定番でしたが、実際には
これらディスクイメージは実際にはただのベタデータなので、Linux標準のdd コマンドで作れます
ただし、全てddでOK というワケではなく、SCSIボードのディスクパラメータ取得で数値が取得できないなどの
「相性」により、この方法で作ったイメージファイルが仮想SCSIディスクとして認識されないことがあります
そういう場合には従来どおり、各種エミュレータを使ってディスクイメージ作成してRaspberry PIに
転送してください
SASI形式(10M／20M／40M)
ハードディスクのセクタサイズは一部の例外を除いて512バイト／セクタなので、512バイト×nn倍でディスク
イメージを作ります。欠点はセクタサイズを小さくするとイメージ作成に少し時間がかかること。40MB程度なら
特に問題にはなりませんが、1GBとかの大容量を512バイト単位で作ろうとすると大変な時間がかかります
RaSCSIのディスクイメージが収められているディレクトリで、以下のコマンドをファイル名の部分だけ
アレンジしてコピー&ペーストしてください
SASI 10MB(10,441,728 バイト)
dd if=/dev/zero of=sasi10m.hdf bs=512 count=20394
SASI 20MB(20,748,288 バイト)
dd if=/dev/zero of=sasi20m.hdf bs=512 count=40524
SASI 40MB(41,496,576 バイト)
dd if=/dev/zero of=sasi40m.hdf bs=512 count=81048
※SASI-HDDでの動作確認環境が無い為、これで本当にディスクとして認識されるかどうかは分かりません
MO形式(128M／230M／540M／640M)
MOはハードウェアセクタ方式で640MBを除き512バイト／セクタと決まっています
(640MBのみ2048バイト／セクタ)
元々RaSCSIでのMOサポートは、イニシエイターモードサポートのRaSCSIアダプタでMO メディアからの
イメージ吸出しをしたファイルを取り扱うためにサポートされたようなものなので、わざわざイメージデータを
作るという意義があるのかは疑問ですが、一応書いておきます
MO 128MB(127,398,912バイト)
dd if=/dev/zero of=mo128m.mos bs=512 count=248826
MO 230MB(228,518,400 バイト)
dd if=/dev/zero of=mo230m.mos bs=512 count=446325
MO 540MB(533,248,000 バイト)
dd if=/dev/zero of=mo540m.mos bs=512 count=1041500
MO 640MB(635,600,896 バイト)
dd if=/dev/zero of=mo640m.mos bs=2048 count=310352
各種、容量が結構大きいのでイメージデータ作成に時間がかかります
|
