後継のPC-9801-61(通称61SIMM)登場まで主に「NEC純正メモリボード」用追加メモリとしての役目を果たした
(サードパーティメモリボードは最初から「増設済み」として販売された)

61SIMMと接続互換性があるが、16bitデータバスなので16bitバス機(80286/386SX)のみ接続可能
PC-9801RA2やPC-98RLなど初期の386DX機はデータバスの帳尻を合わせるために2枚単位の増設を必要とする

当然ながらJEDEC SIMMとはこれっぽっちも互換性がない。まず1ピンがVCCの時点で詰む
好奇心で挿さないこと、メモリモジュールかPC本体が煙吹くか燃えます！

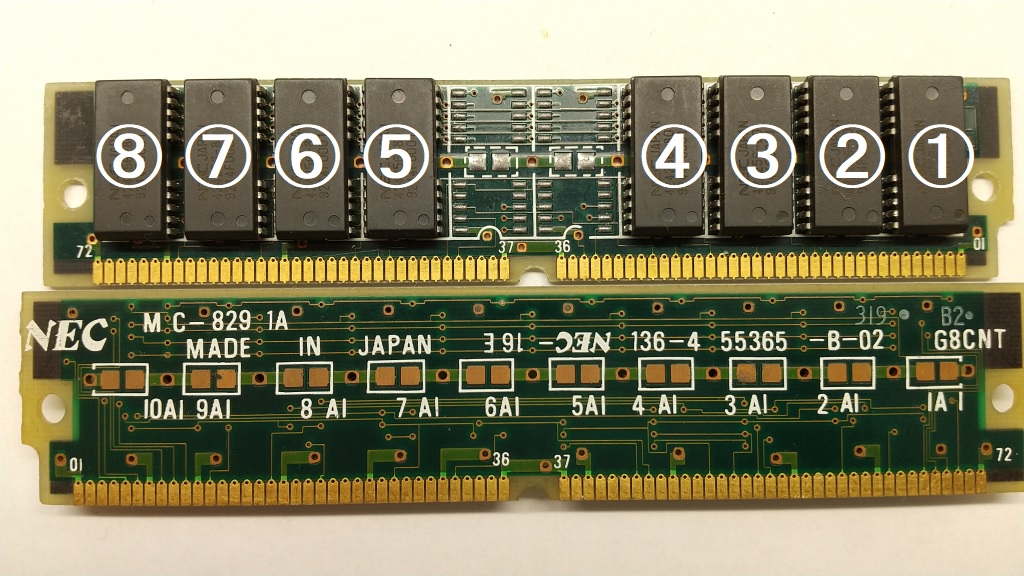

SIMM仕様：256k word×4bit(1チップ128KiB)×8=1MiB
ピン	信号	備考		ピン	信号	備考
01	VCC			37	VCC
02	NC			38	NC
03	RAS#0	1,4,5,7チップ接続		39	NC
04	CAS#0	1,4,5,7チップ接続		40	NC
05	A8	各チップパラレル接続		41	NC
06	A7	各チップパラレル接続		42	NC
07	GND			43	NC
08	A6	各チップパラレル接続		44	NC
09	A5	各チップパラレル接続		45	NC
10	A4	各チップパラレル接続		46	GND
11	GND			47	CAS#1	2,3,6,8チップ接続
12	D0	1,2チップ接続(D2)		48	RAS#1	2,3,6,8チップ接続
13	D1	1,2チップ接続(D0)		49	UWE#0	5,6,7,8チップ接続(WE)
14	D2	1,2チップ接続(D1)		50	D15	5,6チップ接続(D0)
15	D3	1,2チップ接続(D3)		51	D14	5,6チップ接続(D1)
16	NC			52	NC
17	D4	3,4チップ接続(D2)		53	D13	5,6チップ接続(D2)
18	GND			54	D12	5,6チップ接続(D3)
19	D5	3,4チップ接続(D0)		55	NC
20	NC			56	GND
21	D6	3,4チップ接続(D1)		57	NC
22	NC			58	D11	7,8チップ接続(D3)
23	D7	3,4チップ接続(D3)		59	NC
24	NC			60	D10	7,8チップ接続(D2)
25	GND			61	NC
26	OE#	各チップパラレル接続		62	NC
27	LWE#0	1,2,3,4チップ接続(WE)		63	GND
28	NC			64	D9	7,8チップ接続(D1)
29	NC			65	D8	7,8チップ接続(D0)
30	NC			66	GND
31	GND			67	A3	各チップパラレル接続
32	NC			68	A2	各チップパラレル接続
33	NC			69	A1	各チップパラレル接続
34	NC			70	A0	各チップパラレル接続
35	GND			71	NC
36	VCC			72	VCC
注意：データバスの順番は後継の61SIMM(4チップ版)からの 推測であり、必ずしもこの順番であるという保証はありません

ところでこのSIMM、切込みがある方を1ピンだとすると、チップはSIMMの裏面に付いていることになる
