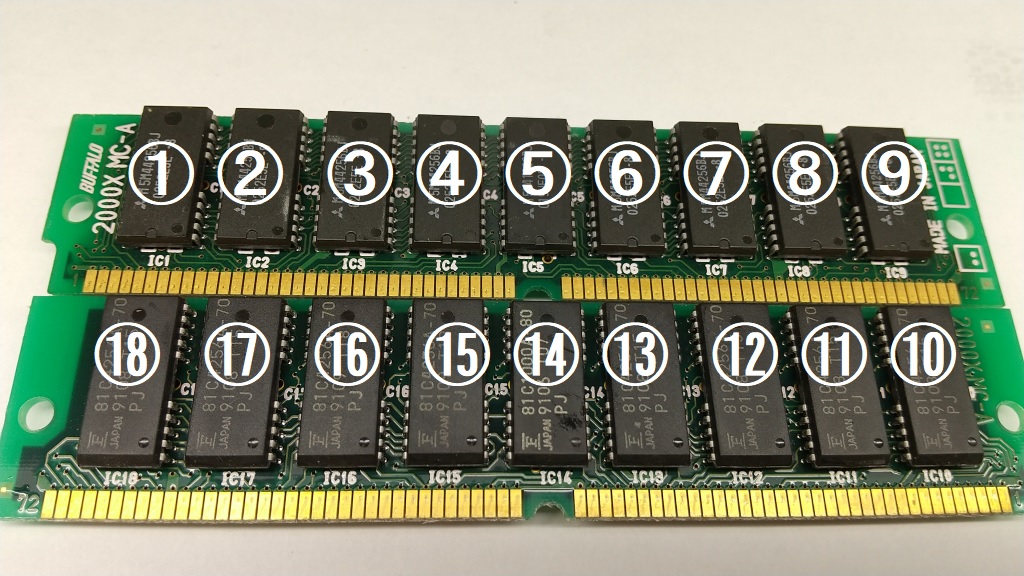

PC-9801-61(通称61SIMM)、NEC独自規格の2MB SIMM(前期型) 写真はメルコの互換品
データバス幅は32bit、対応機種一覧は
こちらを参照(外部サイト)
本格的なデビューはPC-9801RA21から。なんと98アーキテクチャの転換期である初代PC-9821Ap/As/Ae
PC-9801BX/BA、2代目MULTIまでH98も含め幅広い32bit対応機に使われた。ただし過去の54SIMMとの
互換性を取る関係で内部増設とはいえメモリアクセスに余計なウェイトを入れざるを得ず、14.6MBの壁を
越えたJEDEC SIMM搭載PC-9800と比べメモリアクセスは遅かった
54SIMMの空きピンに残り16bit分の信号線を割り当て接続互換性をとる、32bitバス機と16bitバスの
80286/386SX機で使用できる(接続バス幅が落ちるのでアクセス速度も落ちる)、54SIMM専用機では認識しない
サードパーティ互換品
・メルコ(BUFFALO)：XMC2000
・アイ・オー・データ：PIO-SIMM61-2M
※アイ・オー・データは最初のころは独自路線で展開していたのでBUFFALOに比べると61互換SIMMの参入は遅め
同じ61(互換)SIMMだが、54SIMMの流れを汲んだ16チップ＋2パリティチップの18チップ構成の前期型と
4チップ＋2パリティチップの6チップ構成の後期型が存在する(後期型のほうがメジャー)
当然ながら
JEDEC SIMMとはこれっぽっちも互換性がない。まず1ピンがVCCの時点で詰む
好奇心で挿さないこと、メモリモジュールかPC本体が煙吹くか燃えます！
PC-9801-61 SIMMピンアサイン(前期型)
|
SIMM仕様：256k word×4bit(1チップ128KiB)×16=2MiB＋1bitパリティチップ×2
|
| ピン |
信号 |
備考 |
|
ピン |
信号 |
備考 |
| 01 |
VCC |
|
|
37 |
VCC |
|
| 02 |
LWE#1 |
10,11,12,13チップ接続(WE) |
|
38 |
Parity RAS# |
5,14チップ接続 |
| 03 |
RAS#0 |
1,3,6,8,10,12,15,17チップ接続 |
|
39 |
OE#1 |
10,11,12,13,15,16,17,18チップ接続 |
| 04 |
CAS#0 |
1,3,6,8,10,12,15,17チップ接続 |
|
40 |
Parity CAS# |
5,14チップ接続 |
| 05 |
A8 |
各チップパラレル接続 |
|
41 |
Parity A9 |
5,14チップ接続 |
| 06 |
A7 |
各チップパラレル接続 |
|
42 |
Parity DOUT0 |
IC5-DOUT |
| 07 |
GND |
|
|
43 |
Parity DOUT |
IC14-DOUT |
| 08 |
A6 |
各チップパラレル接続 |
|
44 |
D31 |
15,16チップ接続(D0) |
| 09 |
A5 |
各チップパラレル接続 |
|
45 |
D30 |
15,16チップ接続(D1) |
| 10 |
A4 |
各チップパラレル接続 |
|
46 |
GND |
|
| 11 |
GND |
|
|
47 |
CAS#1 |
2,4,7,9,11,13,16,18チップ接続 |
| 12 |
D0 |
1,2チップ接続(D2) |
|
48 |
RAS#1 |
2,4,7,9,11,13,16,18チップ接続 |
| 13 |
D1 |
1,2チップ接続(D0) |
|
49 |
UWE#0 |
6,7,8,9チップ接続(WE) |
| 14 |
D2 |
1,2チップ接続(D1) |
|
50 |
D15 |
6,7チップ接続(D0) |
| 15 |
D3 |
1,2チップ接続(D3) |
|
51 |
D14 |
6,7チップ接続(D1) |
| 16 |
D16 |
10,11チップ接続(D2) |
|
52 |
D29 |
15,16チップ接続(D2) |
| 17 |
D4 |
3,4チップ接続(D2) |
|
53 |
D13 |
6,7チップ接続(D2) |
| 18 |
GND |
|
|
54 |
D12 |
6,7チップ接続(D3) |
| 19 |
D5 |
3,4チップ接続(D0) |
|
55 |
D28 |
15,16チップ接続(D3) |
| 20 |
D17 |
10,11チップ接続(D0) |
|
56 |
GND |
|
| 21 |
D6 |
3,4チップ接続(D1) |
|
57 |
D27 |
17,18チップ接続(D3) |
| 22 |
D18 |
10,11チップ接続(D1) |
|
58 |
D11 |
8,9チップ接続(D3) |
| 23 |
D7 |
3,4チップ接続(D3) |
|
59 |
D26 |
17,18チップ接続(D2) |
| 24 |
D19 |
10,11チップ接続(D3) |
|
60 |
D10 |
8,9チップ接続(D2) |
| 25 |
GND |
|
|
61 |
D25 |
17,18チップ接続(D1) |
| 26 |
OE#0 |
1,2,3,4,6,7,8,9チップ接続 |
|
62 |
D24 |
17,18チップ接続(D0) |
| 27 |
LWE#0 |
1,2,3,4チップ接続(WE) |
|
63 |
GND |
|
| 28 |
D20 |
12,13チップ接続(D2) |
|
64 |
D9 |
8,9チップ接続(D1) |
| 29 |
D21 |
12,13チップ接続(D0) |
|
65 |
D8 |
8,9チップ接続(D0) |
| 30 |
D22 |
12,13チップ接続(D1) |
|
66 |
GND |
|
| 31 |
GND |
|
|
67 |
A3 |
各チップパラレル接続 |
| 32 |
D23 |
12,13チップ接続(D3) |
|
68 |
A2 |
各チップパラレル接続 |
| 33 |
Parity DIN0 |
IC5-DIN |
|
69 |
A1 |
各チップパラレル接続 |
| 34 |
Parity DIN1 |
IC14-DIN |
|
70 |
A0 |
各チップパラレル接続 |
| 35 |
GND |
|
|
71 |
UWE#1 |
15,16,17.18チップ接続(WE) |
| 36 |
VCC |
|
|
72 |
VCC |
|
注意：データバスの順番は後継の61SIMM(4チップ版)からの
推測であり、必ずしもこの順番であるという保証はありません
|
PC-9801-61(通称61SIMM)、NEC独自規格の2MB SIMM(後期型) 写真はメルコの互換品
PC-9801-61 SIMMピンアサイン(後期型)
|
SIMM仕様：256k word×16bit(1チップ512KiB)×4=2MiB＋1bitパリティチップ×2
|
| ピン |
信号 |
備考 |
|
ピン |
信号 |
備考 |
| 01 |
VCC |
|
|
37 |
VCC |
|
| 02 |
LWE#1 |
3,6チップ接続(WE) |
|
38 |
Parity RAS# |
2,5チップ接続 |
| 03 |
RAS#0 |
1,3チップ接続 |
|
39 |
OE#1 |
3,6チップ接続 |
| 04 |
CAS#0 |
1,3チップ接続 |
|
40 |
Parity CAS# |
2,5チップ接続 |
| 05 |
A8 |
各チップパラレル接続 |
|
41 |
Parity A9 |
2,5チップ接続 |
| 06 |
A7 |
各チップパラレル接続 |
|
42 |
Parity DOUT0 |
IC2-DOUT |
| 07 |
GND |
|
|
43 |
Parity DOUT1 |
IC5-DOUT |
| 08 |
A6 |
各チップパラレル接続 |
|
44 |
D31 |
3,6チップ接続(D15) |
| 09 |
A5 |
各チップパラレル接続 |
|
45 |
D30 |
3,6チップ接続(D14) |
| 10 |
A4 |
各チップパラレル接続 |
|
46 |
GND |
|
| 11 |
GND |
|
|
47 |
CAS#1 |
4,6チップ接続 |
| 12 |
D0 |
1,4チップ接続(D0) |
|
48 |
RAS#1 |
4,6チップ接続 |
| 13 |
D1 |
1,4チップ接続(D1) |
|
49 |
UWE#0 |
1,4チップ接続(WE) |
| 14 |
D2 |
1,4チップ接続(D2) |
|
50 |
D15 |
1,4チップ接続(D15) |
| 15 |
D3 |
1,4チップ接続(D3) |
|
51 |
D14 |
1,4チップ接続(D14) |
| 16 |
D16 |
3,6チップ接続(D0) |
|
52 |
D29 |
3,6チップ接続(D13) |
| 17 |
D4 |
1,4チップ接続(D4) |
|
53 |
D13 |
1,4チップ接続(D13) |
| 18 |
GND |
|
|
54 |
D12 |
1,4チップ接続(D12) |
| 19 |
D5 |
1,4チップ接続(D5) |
|
55 |
D28 |
3,6チップ接続(D12) |
| 20 |
D17 |
3,6チップ接続(D1) |
|
56 |
GND |
|
| 21 |
D6 |
1,4チップ接続(D6) |
|
57 |
D27 |
3,6チップ接続(D11) |
| 22 |
D18 |
3,6チップ接続(D2) |
|
58 |
D11 |
1,4チップ接続(D11) |
| 23 |
D7 |
1,4チップ接続(D7) |
|
59 |
D26 |
3,6チップ接続(D10) |
| 24 |
D19 |
3,6チップ接続(D3) |
|
60 |
D10 |
1,4チップ接続(D10) |
| 25 |
GND |
|
|
61 |
D25 |
3,6チップ接続(D9) |
| 26 |
OE#0 |
1,4チップ接続 |
|
62 |
D24 |
3,6チップ接続(D8) |
| 27 |
LWE#0 |
1,4チップ接続(WE) |
|
63 |
GND |
|
| 28 |
D20 |
3,6チップ接続(D4) |
|
64 |
D9 |
1,4チップ接続(D9) |
| 29 |
D21 |
3,6チップ接続(D5) |
|
65 |
D8 |
1,4チップ接続(D8) |
| 30 |
D22 |
3,6チップ接続(D6) |
|
66 |
GND |
|
| 31 |
GND |
|
|
67 |
A3 |
各チップパラレル接続 |
| 32 |
D23 |
3,6チップ接続(D7) |
|
68 |
A2 |
各チップパラレル接続 |
| 33 |
Parity DIN0 |
IC2-DIN |
|
69 |
A1 |
各チップパラレル接続 |
| 34 |
Parity DIN1 |
IC5-DIN |
|
70 |
A0 |
各チップパラレル接続 |
| 35 |
GND |
|
|
71 |
UWE#1 |
3,6チップ接続(WE) |
| 36 |
VCC |
|
|
72 |
VCC |
|
